Fixturlaser Turbine

РЕМОНТ ТУРБИН, УСТАНОВКА ТУРБИН, ЦЕНТРОВКА ТУРБИН

Центровка турбин, ремонт турбин и установка турбин являются самыми трудоемкими процедурами в промышленной энергетике.



Новая измерительная система Fixturlaser Turbine предназначена для центровки диафрагм турбин, подшипников, правильного выставления проточной части, когда производится ремонт турбин, компрессоров или установка турбин.

Коротко о системе Fixturlaser Turbine:

  • Легкая в обучении и легкая в применении
  • Минимум требований к монтажу блоков при центровке турбин
  • Минимальное влияние внешней вибрации
  • Центровка и установка турбин производится по действительным значениям
  • Дальность лазерного луча до 20 м, что позволяет делать центровку, установку и ремонт турбин всех типов
  • При установке турбин измерения занимают менее 4-х часов

Луч лазера заменяет струну, а детектор заменяет звуковой микрометр. Данные сохраняются в дисплейном блоке, результат отражает положение диафрагм и цапф подшипников турбин любого типа.

Никаких струн с Fixturlaser Turbine при ремонте турбин и установке турбин

Выравнивание диафрагм – наиболее значимая часть технического обслуживания в энергетике, когда выполняется центровка турбин, ремонт турбин или установка турбин. Громоздкая задача выравнивания с помощью струн и микрометров теперь уходит в прошлое. С новой измерительной системой Fixturlaser Turbine, выравнивание диафрагм в турбинах и компрессорах экономит ваши деньги и время. Лазерная система использует традиционный метод измерения, но с меньшей чувствительностью к вибрациям. Лазерный луч заменяет струну, и результаты автоматически отображаются на дисплейном блоке

Преимущества системы Fixturlaser Turbine:

  • Быстрая установка на турбину: Одна установка системы в течение полного цикла измерений;
  • Легкость в использовании: Значения выводятся на экран, устраняя ошибки при использовании звукового микрометра;
  • Исключение ошибки: Система сама ведет Вас через всю последовательность измерений;
  • Доступ: С лазером Вы имеете больший доступ к механизмам, чем со струной;
  • Положения диафрагм, цапф подшипников и уплотнений могут быть изменены без перемещения измерительного оборудования;
  • Точность: С помощью теста повторяемости результатов можно добиться разрешения детектора 0,001 мм;
  • Уменьшение времени измерения и простоя при центровке и ремонте турбин. При использовании данного оборудования достигается экономия денежных средств и рабочей силы при демонтаже, сборке, и полном простое;
  • Не требуется дополнительное оборудование для достижения точности измерений и повторяемости результатов. Fixturlaser Turbine не подвержен влиянию вибраций от других механизмов;
  • Дополнительные возможности измерений, которые могут быть включены в поставку по Вашему желанию вместе с Fixturlaser Turbine: центровка валов, измерение прямолинейности, плоскостности, выверка центров отверстий, точная установка турбин;

Для проведения измерений не требуются высококвалифицированные специалисты.

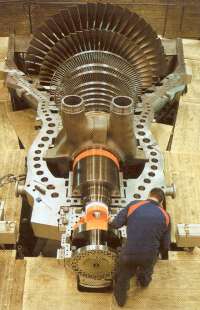

Процедура позиционирования диафрагм и цапф подшипников горизонтальной турбины очень похожа на традиционные методы с использованием струн и звуковых микрометров. Лазерный источник устанавливается в один конец турбины, и данные измерения принимаются детектором с поверхности диафрагмы. Проводятся три замера в каждой диафрагме. Детектор со встроенным инклинометром дает значения для каждого замера. Процедура повторяется в каждой диафрагме и цапфе подшипника. Когда измеряется последняя диафрагма, результаты компилируются и выводятся на дисплейный блок, после чего центровка, установка турбин и ремонт турбин идет к завершению.

Система выполняет измерение прямолинейности по двум осям X-Y. Это и является основой при наладке правильного положения диафрагм и дополнительная установка турбин или корректировки не требуются. Каждая конкретная диафрагма может быть отрегулирована в режиме реального времени. После регулирования результаты запоминаются, и все отчеты по измерениям могут быть сохранены в базе данных до следующего периода, когда будет необходима очередная центровка турбины или ремонт турбины.

Технические характеристики
Приемник   Источник
Измерительное расстояние 20 мм - 20 м Рабочая температура 0°С ... -50°С
Размер детектора 20x20 мм Источник питания 2 бат. типа LR
Точность измерений 1 % ± 0,003 мм Время прогрева 10 МИНУТ
Рабочая температура 0°С ... +50°С Время работы 15 часов
Источник питания питание от дисплейного блока Габариты 60x60x140 мм
Габариты 93x85x55 мм Вес 1,1 кг
Вес 0,13 кг


Комплект поставки
Прочный алюминиевый кейс 1 шт.
Лазерный источник 1 шт.
Приемник 1 шт.
Дисплейный блок с ПО 1 шт.
Комплект креплений для лазерного источника (для диаметров 200-1600 мм) 1 шт.
Комплект креплений для приемника (для диаметров 200-2000 мм) 1 шт.
Измерительная рулетка 1 шт.
Учебник по центровке (CD Alignment Baltech) 1 шт.
Кабель 1 шт
Принтер 1 шт.
Инструкция по эксплуатации 1 шт.
