BALTECH SA-4200

ЦЕНТРИРОВАНИЕ ВАЛОВ МЕХАНИЗМОВ

Назначение и область применения

Новая система «BALTECH SA-4200» - это четкое центрирование валов основных и вспомогательных механизмов при проведении ремонтных и наладочных работ на предприятиях во всех отраслях промышленности. Для точного центрирования валов и выставления индикаторов при проворачивании роторов, устройство снабжено рулеткой с жидким уровнем. Карманный персональный компьютер со встроенной фотокамерой может применяться для решения других задач Вашего отдела.

Прибор решает следующие задачи:

  • Центрирование валов горизонтальных механизмов
  • Проверка и устранение «мягкой лапы» перед центрированием валов
  • Учет теплового расширения при центрировании валов
  • Учет всплытия вала на масленом клине (центрирование валов в подшипниках скольжения)
  • Учет прогиба выносной штанги (центрирование валопроводов)
  • Центрирование валов механизмов с промежуточными валами
  • Центрирование валов вертикальных механизмов
  • Выбор удобного метода центрирования: радиально-осевой или обратных индикаторов
  • Фотоотчет (встроенный цифровой фотоаппарат в КПК)

Процедура центрирования включает всего 3 шага:

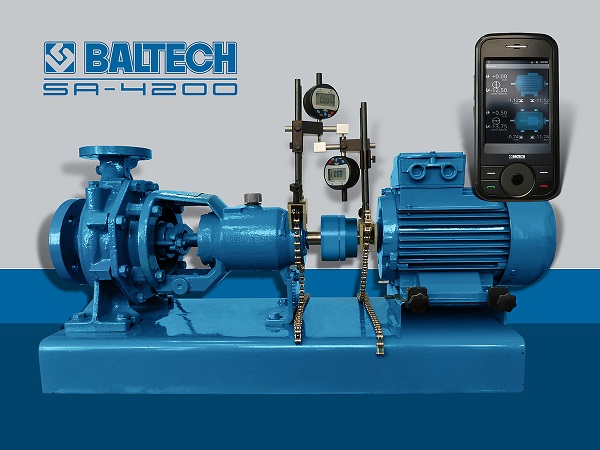

  1. Установите измерительную часть на валы или муфту с помощью комплектов крепежа
  2. Измерьте и введите расстояния А, В, С, R (проверьте и устраните «мягкую лапу»)

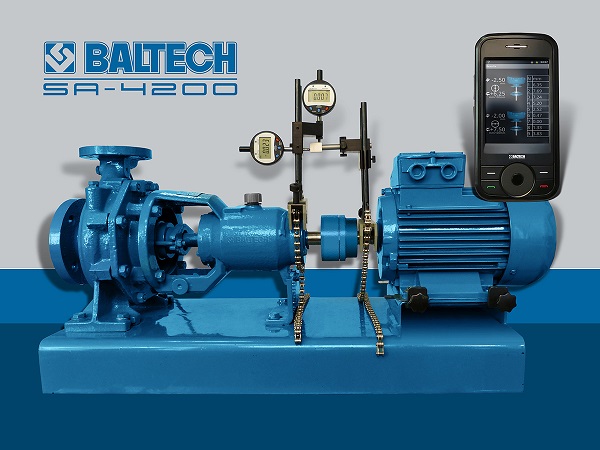

  3. Проверните валы через положения 9-0-3 часа в любой последовательности и зафиксируйте измеренные значения в каждом положении

После занесения данных, получите значения и выполните центрирование, а также коррекцию по опорам в вертикальной и горизонтальной плоскости.

Технические характеристики
Число индикаторов 2
Тип измерительного датчика электронный индикатор
Рабочий диапазон измерений Не менее 10мм
Точность измерений 0,01мм
Максимальный диаметр сопрягаемых валов (муфт):
- при креплении с помощью цепей,
- при креплении на магнитах (опция)

600 мм
не ограничен
База измерения расцентровки 320 мм
Карманный компьютер КПК
Рабочие температуры Без ограничения

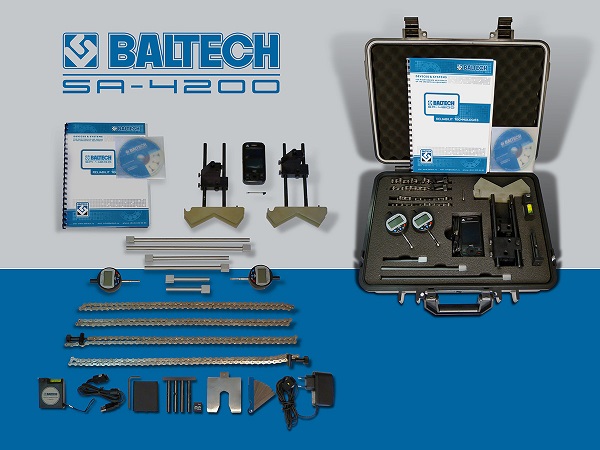

КОМПЛЕКТ ПОСТАВКИ
Карманный компьютер (КПК) 1 шт.
Электронный индикатор 2 шт.
Измерительная рулетка c жидким уровнем 1 шт.
Крепления для измерителей на валу (по согласованию допускается использование другого способа крепления) 2 компл.

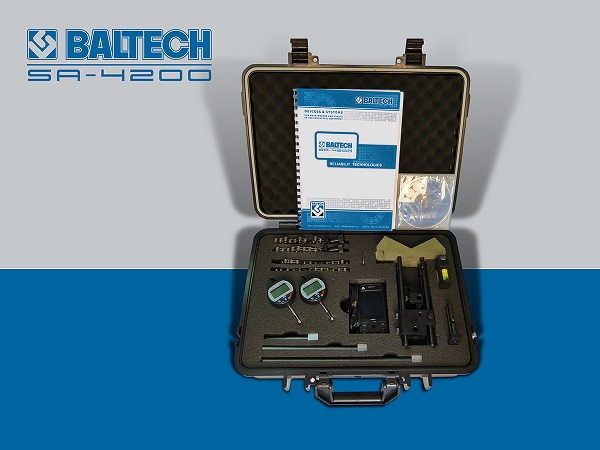

Транспортировочный кейс 1 шт.
Магнитные стойки, калиброванные пластины, щупы и пр. опция
Руководство по эксплуатации 1шт.
